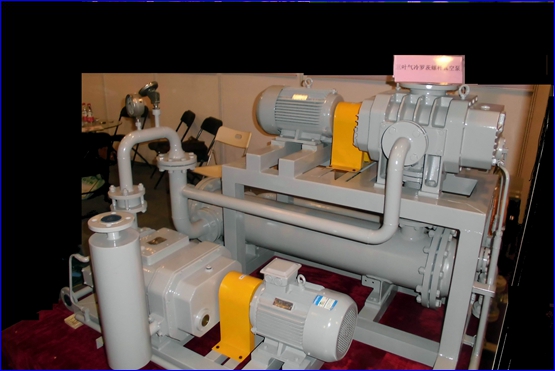

LG系列螺杆干式真空泵
LG系列螺杆干式真空泵
LG系列螺杆干式真空泵


更新:2015-8-19 15:10:55

点击:

联系电话:0533-2904092 18865336776

在线客服:
  • 产品概述
  • 公司介绍
  • 联系我们
  • 资料下载

LG系列螺杆干式真空泵

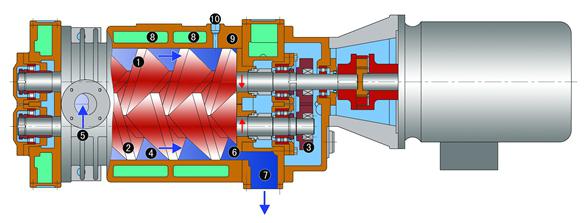

    如图所示,螺杆真空泵内装有一对平行的螺旋状的转子(1和2),其中一件转子的旋转方向为右旋,另一件为左旋。两个转子在泵体(9)内通过一对齿轮(3)保持同步反向旋转。转子与转子之间、转子与泵体之间没有磨擦且保持一定的间隙,两个转子与泵体之间形成了密封腔(4),密封腔的个数等于转子的螺旋圈数。两个转子在按图中方向旋转时,与吸气口(5)相连的密封腔的空间逐渐变大,气体被吸入并被传送到排气侧,排气侧的密封腔(6)空间在旋转过程中逐渐变小,气体被压缩到排气口(7)。长时间运转时需向泵体及端盖的夹套(8)内通入适量的冷却水以对泵进行冷却。因压缩热主要在排气侧(6)产生,为了充分冷却转子,在多数工况下可以将适量的空气或其它合适的气体通过掺气口(10)导入泵腔内。
螺杆真空泵特点:
a、对被抽系统无污染,可获得洁净真空
b、泵腔内无油,非常容易实现对溶剂的回收或者排入焚烧炉内焚烧。
C、结构紧凑,占地面积小。
D、单泵即可达到40Pa~5Pa的极限压力,工作范围较宽。
E、因工作过程中无废油、废水的排放,对环境无污染。
F、对冷却水的要求较低,对于泵的冷却,普通的循环水即可满足要求,且冷却水量较小。
G、根据系统工况配用合适的罗茨真空泵可组成干式真空泵机组,可大大提高低压区的抽气速率并减小功耗。
H、螺杆真空泵的级间无需通道,是直接将气体从吸气侧推送至排气侧,在抽除可凝性气体及粉尘等时不易堵塞且泵腔清洗非常方便:启动泵后直接从泵口充入惰性气体或合适的清洗剂即可将泵清洗干净。
I、螺杆真空泵可抽取易燃、易爆、有毒等可疑性气体。


 螺杆泵规格参数

型号

抽速

L/S

极限压力Pa

电机功率

KW

转速

rpm

进口

mm

出口

mm

冷却水量

L/min

润滑油量

L

噪声

Db(A)

泵重

Kg

LG-40

40

﹤10

5.5

2900

DN40

DN40

4

1.5

80

220

LG-70

70

﹤10

7.5

2900

DN50

DN50

8

2

80

317

LG-120

120

﹤50

15

2900

DN80

DN50

15

2.6

85

400

LG-200

200

﹤50

18.5

2900

DN100

DN65

22

3.6

85

600

LG-300

300

﹤100

37

1450

DN125

DN80

28

4.5

85

1250

罗茨螺杆泵真空机组技术参数

型号

抽速

L/S

极限真空

Pa

电机功率

KW

冷却水量





ZJP150-LG70

150

1

9.7

20

ZJP300-LG70

300

1

10.5

25

ZJP300-LG150

300

1

18

30

ZJP600-LG150

600

1

20.5

35

ZJP600-LG200

600

1

34

40

ZJP1200-LG200

1200

1

29.5

45

ZJP1200-LG300

1200

1

48

55
