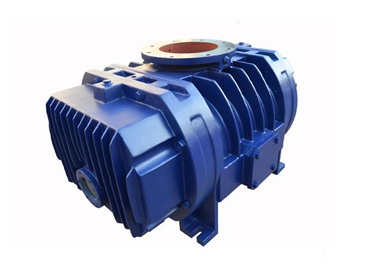

ZJQ系列气冷罗茨真空泵
一、概述
气冷罗茨真空泵是一种允许在高压差下连续运行而不会超温的罗茨真空泵。它也具备普通罗茨真空泵转速高，体积小的优点，其工作及现金取决于泵本身的机械强度。
气冷罗茨真空泵采用三叶型转子型线，容积利用系数大，体积更小。配带合适的电机和冷凝器后，可在任意压力下启动，在在任意压差下运行。气冷式罗茨真空泵除可单独使用外，也可组成机组。在部分情况下，即处于机组中间级时，气冷式罗茨真空泵是依靠泵外冷却器达到热平衡的。如作为机组最后一级或单独使用，均可不带冷凝器而依靠空气的冷却。
该泵及机组可以达到各种极限压力及工作压力，在以下情况下，均可选用气冷式罗茨真空泵及机组：1、负荷特别大；2、要求抽气时间短；3、低真空至高真空均需大抽速；4、需要避免普通泵工作介质的场合。
该泵及机组可广泛适用于真空冶炼，真空干燥，真空浸渍，真空蒸馏，真空脱气，航空模拟实验，气体输送，真空吸送及电站吸尘和其他真空作业中。
二、规格及型号
|
型号 规格 |
ZJQ-300 |
ZJQ-600 |
ZJQ-1200 |
ZJQ-2500 |
ZJQ-5000 |
||
|
抽气速率L/S |
300 |
600 |
1200 |
2500 |
5000 |
||
|
极限压力Pa |
13000 |
||||||
|
功率KW |
37 |
75 |
132 |
250 |
450 |
||
|
同步转速 |
1500 |
||||||
|
口径 mm |
吸入 |
100 |
200 |
250 |
300 |
350 |
|
|
排出 |
80 |
200 |
200 |
200 |
250 |
||
|
油量L |
10 |
12 |
15 |
15 |
20 |
||
|
密封类型 |
齿轮端 |
双唇型密封 |
|||||
|
后端 |
双唇型密封 |
||||||
|
轴伸处 |
骨架油封 |
||||||
|
重量Kg（不含电机） |
980 |
1450 |
2200 |
3000 |
5200 |
||
注：1、使用100#真空油； 2、实际使用应根据最大压差配用电机功率。
三、工作原理
1、工作原理
气冷罗茨泵在工作中，被抽气体是以垂直上方吸入，垂直下方排出。泵的两端均有冷却反气口，向泵内提供冷却空气或用冷却器进行冷却。如（图一）所示。
气冷泵在运转时，转子由两只同步齿轮带动两只转子，在泵体内以相反方向做同步转动，并不断形成上端进气，侧面反冷气，下端排气过程。转子都经过动平衡试验，能够保证运转平稳，齿轮箱及润滑油与工作腔完全分离，保证工作腔无油。
2、泵润滑
轴承及齿轮在齿轮箱内，由甩油盘带动润滑油给轴承及齿轮润滑。润滑油位以达到油位视镜中间部位为宜，过多会使油箱内温度过高，过少会使润滑油失效，使设备寿命减短。应根据外部环境的温度改变，改变润滑油的型号。
四、常用机组技术规格
|
机组类型 |
型号 |
一级泵 |
二级泵 |
三级泵 |
抽气速率(L/S) |
极限 压力 (Pa) |
总功率（KW） |
|
气冷罗茨 真空机组 |
JZZJQ1200-2 |
ZJQ1200 |
ZJQ600 |
|
1200 |
3000 |
110 |
|
JZZJQ1800-3 |
ZJQ1800 |
ZJQ600 |
|
1800 |
3000 |
127 |
|
|
JZZJQ2500-2 |
ZJQ2500 |
ZJQ1200 |
|
2500 |
3000 |
220 |
|
|
JZZJQ3750-3 |
ZJQ3750 |
ZJQ1200 |
|
3750 |
100 |
250 |
|
|
JZZJQ1800-3.2 |
ZJQ1800 |
ZJQ600 |
ZJQ300 |
1800 |
100 |
90 |
|
|
JZZJQ2500-2.2 |
ZJQ2500 |
ZJQ1200 |
ZJQ600 |
2500 |
100 |
175 |
|
|
JZZJQ3750-2.2 |
ZJQ3750 |
ZJQ1200 |
ZJQ600 |
3750 |
100 |
195 |
|
机组类型 |
型号 |
一级泵 |
二级泵 |
三级泵 |
抽气速率(L/S) |
极限 压力 (Pa) |
总功率（KW） |
|
气冷罗茨螺杆真空机组 |
JZJLG1200-2.2 |
ZJP1200 |
ZJQ600 |
LG200-4 |
1200 |
1 |
51.5 |
|
气冷罗茨螺杆真空机组 |
JZJLG1800-3.3 |
ZJ1800 |
ZJQ600 |
LG200-4 |
1800 |
3 |
62.5 |
|
气冷罗茨螺杆真空机组 |
JZJLG2500-2.2 |
ZJ2500 |
ZJQ1200 |
LG200-4 |
2500 |
3 |
96 |
|
气冷罗茨螺杆真空机组 |
JZJLG3750-3.3 |
ZJ3750 |
ZJQ1200 |
LG200-4 |
3750 |
3 |
119 |
|
机组类型 |
型号 |
一级泵 |
二级泵 |
三级泵 |
抽气速率(L/S) |
极限 压力 (Pa) |
总功率（KW） |
|
气冷罗茨往复真空机组 |
JZJWLW1200-2.2 |
ZJP1200 |
ZJQ600 |
WLW200 |
1200 |
50 |
51.5 |
|
气冷罗茨往复真空机组 |
JZJWLW1800-3.3 |
ZJ1800 |
ZJQ600 |
WLW200 |
1800 |
50 |
62.5 |
|
气冷罗茨往复真空机组 |
JZJWLW2500-2.2 |
ZJ2500 |
ZJQ1200 |
WLW300 |
2500 |
50 |
97 |
|
气冷罗茨往复真空机组 |
JZJWLW3750- 3.3 |
ZJ3750 |
ZJQ1200 |
WLW300 |
3750 |
50 |
107 |
